Gred magnet ialah kod berangka dan huruf piawai yang menerangkan kekuatan magnet, rintangan suhu dan daya paksaan magnet — dan memilih gred yang salah boleh menyebabkan kegagalan peralatan, kehilangan tenaga atau bahaya keselamatan. Sama ada anda memilih magnet untuk motor elektrik, peranti perubatan, penderia industri atau projek DIY, fahami gred magnet merupakan satu-satunya langkah terpenting dalam proses pemilihan. Panduan ini menerangkan setiap sistem gred utama, membandingkan metrik prestasi utama dan membantu anda memilih magnet yang sesuai untuk aplikasi tepat anda.
Klik untuk melawat produk kami: Magnet NdFeB tersinter
Apakah Maksud Gred Magnet Sebenarnya?
Gred magnet ialah kod trengkas yang mengekodkan tiga sifat magnet kritikal: produk tenaga maksimum (BHmax), ketumpatan fluks sisa (Br) dan daya paksaan (Hc) — kesemuanya menentukan sejauh mana kuasa dan kebolehpercayaan magnet akan berprestasi dalam persekitaran tertentu.
Setiap jenis magnet mempunyai sistem penggredan sendiri. Magnet Neodymium (NdFeB) menggunakan awalan "N" diikuti dengan nombor (cth., N35, N52), manakala magnet samarium kobalt menggunakan sebutan seperti SmCo18 atau SmCo26. Magnet Alnico menggunakan gred 1 hingga 9, dan magnet ferit (seramik) dikelaskan sebagai C1 hingga C8 atau oleh siri-Y dalam piawaian Cina.
Memahami nombor dan huruf dalam a gred magnet kod mendedahkan segala-galanya tentang bagaimana magnet akan berkelakuan:
- Nombor dalam gred neodymium merujuk kepada produk tenaga maksimum dalam Mega-Gauss-Oersteds (MGOe). N52 mempunyai BHmax lebih kurang 52 MGOe — gred tertinggi yang tersedia secara komersial.
- Akhiran huruf (M, H, SH, UH, EH, AH) menunjukkan suhu operasi maksimum magnet dan penarafan paksaan intrinsik.
- Tiada akhiran (cth., N35, N42) bermaksud rintangan suhu standard sehingga lebih kurang 80°C (176°F).
Tiga Sifat Magnet Teras Di Sebalik Setiap Gred Magnet
Setiap gred magnet ditakrifkan oleh tiga sifat boleh diukur yang bersama-sama menentukan prestasi dunia sebenar: ketumpatan fluks sisa (Br), daya paksaan (Hc) dan produk tenaga maksimum (BHmax).
1. Ketumpatan Fluks Baki (Br)
Br mengukur kekuatan medan magnet yang dihasilkan oleh magnet selepas medan magnet dikeluarkan. Ia dinyatakan dalam Tesla (T) atau Gauss (G), di mana 1 Tesla = 10,000 Gauss. Magnet neodymium gred N52 mempunyai Br kira-kira 1.44–1.52 T, manakala magnet N35 berukuran sekitar 1.17–1.22 T. Br yang lebih tinggi bermaksud daya tarikan yang lebih kuat untuk saiz magnet tertentu.
2. Daya Paksa (Hc)
Hc ialah rintangan magnet terhadap penyahmagnetan — betapa sukarnya untuk menanggalkan medan magnet menggunakan daya magnet lawan atau suhu tinggi. Ia diukur dalam Oersteds (Oe) atau kA/m. Penetapan suhu gred lebih tinggi (H, SH, UH, EH) mencapai coercivity yang lebih tinggi pada kos Br yang dikurangkan sedikit. Untuk motor dan penjana di mana magnet menghadapi medan lawan yang kuat, kesektiran selalunya lebih penting daripada kekuatan tarikan mentah.
3. Produk Tenaga Maksimum (BHmax)
BHmax ialah nombor tunggal yang paling penting dalam mana-mana gred magnet . Dinyatakan dalam MGOe (Mega-Gauss-Oersteds) atau kJ/m³, ia mewakili ketumpatan tenaga magnet yang disimpan dalam bahan. BHmax yang lebih tinggi bermakna anda boleh menggunakan magnet yang lebih kecil secara fizikal untuk mencapai daya pegangan atau daya angkat yang sama, yang amat penting dalam aplikasi di mana ruang dan berat dikekang — seperti motor kenderaan elektrik, komponen aeroangkasa dan elektronik kecil.

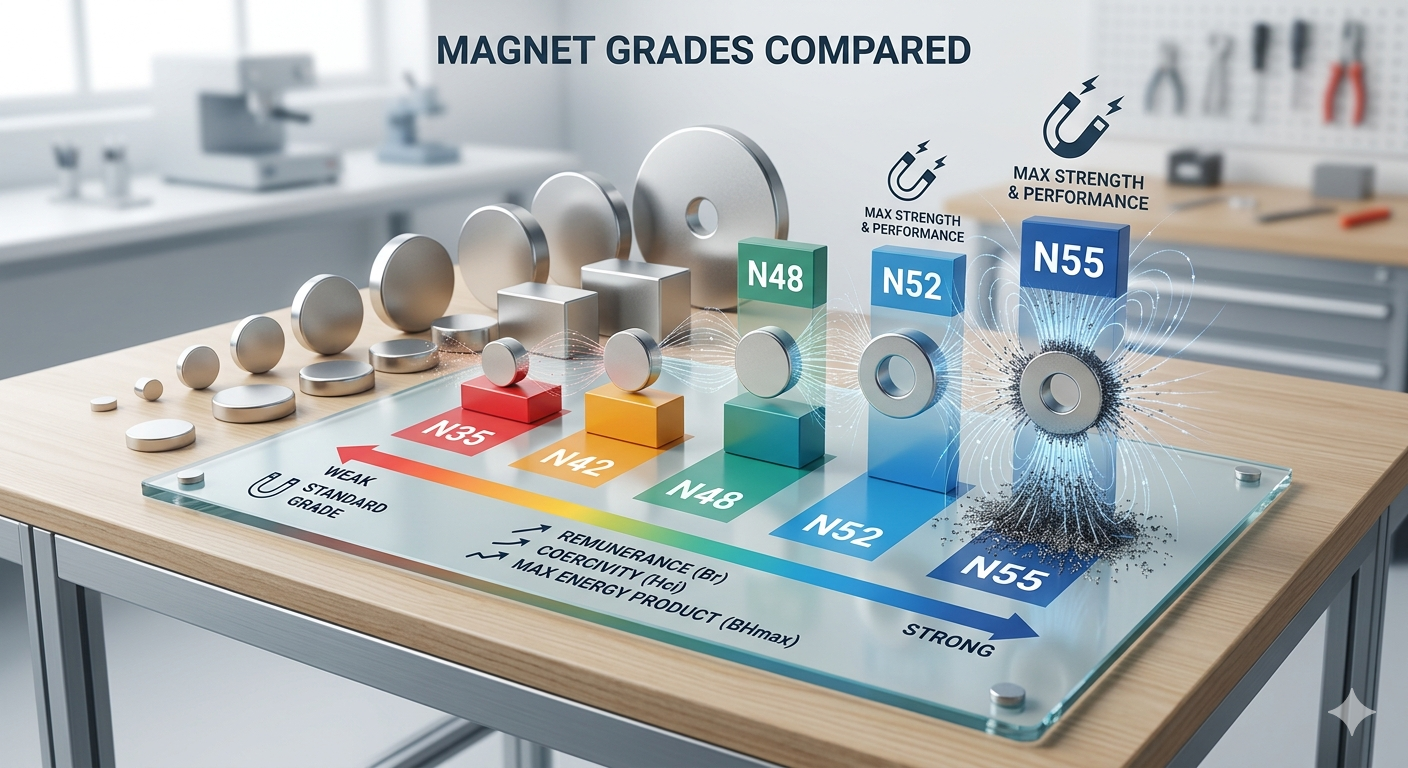

Gred Magnet Neodymium Diterangkan: Dari N35 hingga N52 dan Lebih
Magnet neodymium ialah magnet kekal terkuat yang tersedia secara komersil, dan sistem grednya — antara N35 hingga N52 — ialah klasifikasi gred magnet yang paling banyak dirujuk dalam kejuruteraan dan pembuatan hari ini.
Awalan "N" bermaksud boron besi neodymium (NdFeB). Nombor berikut menunjukkan nilai BHmax dalam MGOe. Akhiran huruf pilihan menandakan suhu operasi maksimum dan kelas paksaan:
- Tiada akhiran (standard): Suhu operasi maksimum ~80°C
- M (Sederhana): Suhu operasi maksimum ~100°C
- H (Tinggi): Suhu operasi maksimum ~120°C
- SH (Super Tinggi): Suhu operasi maksimum ~150°C
- UH (Ultra Tinggi): Suhu operasi maksimum ~180°C
- EH (Terlalu Tinggi): Suhu operasi maksimum ~200°C
- AH (Aeroangkasa Tinggi): Suhu operasi maksimum ~230°C
| Gred | BHmax (MGOe) | Br (T) | Suhu Maks (Standard) | Aplikasi Biasa |
| N35 | 33–36 | 1.17–1.22 | 80°C | Projek kraf, kegunaan umum |
| N42 | 40–43 | 1.29–1.35 | 80°C | Penderia, memegang lekapan |
| N45 | 43–46 | 1.32–1.38 | 80°C | Pembesar suara, penggerak |
| N48 | 46–49 | 1.37–1.43 | 80°C | Motor, peranti perubatan |
| N52 | 50–53 | 1.44–1.52 | 80°C | Motor berprestasi tinggi, MRI |
| N42SH | 40–43 | 1.29–1.35 | 150°C | Automotif, motor industri |
| N38UH | 36–39 | 1.22–1.28 | 180°C | Motor EV, turbin |
Jadual: Perbandingan gred magnet neodymium mengikut BHmax, ketumpatan fluks sisa, penarafan suhu dan penggunaan biasa.
Satu pertukaran kritikal: apabila nombor gred meningkat (BHmax lebih kuat), magnet menjadi lebih rapuh dan lebih terdedah kepada kakisan. Magnet N52 rapuh secara mekanikal dan memerlukan salutan pelindung (nikel, epoksi atau penyaduran emas) dalam kebanyakan aplikasi. Magnet N35 secara perbandingan lebih tahan lama dan lebih mudah dikendalikan dengan selamat.
Gred Magnet Kobalt Samarium: Alternatif Suhu Tinggi
Magnet Samarium kobalt (SmCo) menawarkan gred magnet yang menahan suhu sehingga 350°C — menjadikannya pilihan pilihan untuk aplikasi industri aeroangkasa, pertahanan dan haba tinggi di mana gred neodymium akan gagal secara besar-besaran.
Magnet SmCo datang dalam dua siri utama, setiap satu dengan ciri gred yang berbeza:
Siri SmCo 1:5 (SmCo5)
Gred ini (SmCo14 hingga SmCo20) mempunyai nilai BHmax antara 14 hingga 20 MGOe. Walaupun lebih rendah dalam produk tenaga mutlak daripada neodymium, gred SmCo5 mempamerkan koersitiviti yang sangat tinggi - biasanya 700-900 kA/m - menjadikannya hampir kebal terhadap penyahmagnetan. Ia beroperasi dengan pasti sehingga 250°C dan digunakan dalam instrumen ketepatan, peranti gelombang mikro dan tiub gelombang kembara.
Siri SmCo 2:17 (Sm₂Co₁₇)
Gred ini (SmCo22 hingga SmCo32) mencapai nilai BHmax 22–32 MGOe — menghampiri gred neodymium peringkat rendah sambil mengekalkan rintangan suhu penuh sehingga 350°C. paksaan intrinsik gred Sm₂Co₁₇ mencapai 1,600 kA/m atau lebih tinggi, tertinggi daripada mana-mana bahan magnet kekal komersial. Aplikasi termasuk penderia enjin jet, komponen satelit dan alat penggerudian minyak lubang bawah.
| Gred | BHmax (MGOe) | Suhu Maks (°C) | paksaan (kA/m) | Siri |
| SmCo16 | 15–17 | 250 | 700–800 | 1:5 |
| SmCo20 | 19–21 | 250 | 800–900 | 1:5 |
| SmCo26 | 25–27 | 350 | 1,200–1,400 | 2:17 |
| SmCo30 | 29–32 | 350 | 1,400–1,600 | 2:17 |
Jadual: Gred magnet kobalt samarium mengikut produk tenaga, suhu maksimum, dan daya paksaan.
Gred Magnet Alnico: Pelaku Klasik untuk Kestabilan Suhu Tinggi
Gred magnet Alnico (1 hingga 9) menawarkan suhu operasi tertinggi bagi mana-mana magnet kekal komersial — sehingga 540°C — tetapi dengan daya paksaan yang jauh lebih rendah daripada gred nadir bumi, menjadikannya hanya sesuai untuk aplikasi dengan risiko penyahmagnetan yang rendah.
Alnico ialah aloi aluminium (Al), nikel (Ni), dan kobalt (Co) — itulah namanya. Nombor gred mencerminkan komposisi aloi dan kaedah pembuatan (tuang vs. tersinter). Gred cast alnico (Alnico 1–9) adalah isotropik atau anisotropik, dengan nilai BHmax antara 1.4 MGOe (Alnico 1) hingga 10.5 MGOe (Alnico 9). Gred alnico tersinter menawarkan prestasi magnet yang lebih rendah sedikit tetapi ketekalan dimensi yang lebih besar.
Aplikasi utama untuk gred alnico termasuk pikap gitar elektrik, penderia analog, geganti, pembesar suara dan tiub magnetron. Walaupun daya paksaan rendah (biasanya 50–160 kA/m), magnet alnico mengekalkan kemagnetannya dengan pasti dalam persekitaran yang stabil dan tidak berbalik pada suhu yang melampau di mana gred neodymium dan SmCo akan merosot atau teroksida.
Gred Magnet ferit (Seramik): Kuda Kerja Yang Kos-Efektif
Gred magnet ferit — dikelaskan sebagai C1 hingga C8 dalam piawaian Amerika Utara atau Y10 hingga Y40 dalam sistem China/ISO — memberikan prestasi magnet sederhana pada kos terendah bagi setiap kilogram bagi mana-mana bahan magnet kekal, menjadikannya jenis magnet yang paling banyak dihasilkan di dunia.
Magnet ferit (seramik) diperbuat daripada oksida besi yang digabungkan dengan strontium atau barium karbonat. Ia keras, rapuh, tahan kakisan dan murah - beg 10 lb bahan magnet ferit berharga sebahagian kecil daripada bahan neodymium yang setara. Nilai BHmaks untuk gred ferit berjulat daripada 1.0 MGOe (C1) hingga 4.0 MGOe (C8), iaitu kira-kira 10–12 kali lebih rendah daripada gred neodymium peringkat teratas.
| Gred (US) | Gred (ISO/China) | BHmax (MGOe) | Br (T) | Kes Penggunaan Terbaik |
| C1 | Y10 | 1.0–1.2 | 0.20–0.23 | Magnet kraf, magnet mainan |
| C5 | Y25 | 2.7–3.2 | 0.35–0.39 | Motor DC, pembesar suara |
| C8 | Y35 | 3.5–4.0 | 0.41–0.44 | Memegang magnet, perisai MRI |
Jadual: Gred magnet ferit (seramik) dalam piawaian AS dan ISO/China dengan sifat magnet utama.
Magnet ferit adalah kalis kakisan tanpa salutan, tahan suhu sehingga 250°C, dan merupakan pilihan pilihan untuk aplikasi di mana volum besar, kos rendah dan kekuatan sederhana adalah keutamaan — seperti pengedap pintu peti sejuk, motor DC kecil dalam perkakas rumah, dan sistem pengasingan magnet.
Gred Magnet Mengikut Jenis: Perbandingan Prestasi Head-to-Head
Apabila membandingkan gred magnet merentas jenis bahan yang berbeza, plumbum neodymium dalam kekuatan magnet mentah, plumbum samarium kobalt dalam rintangan suhu, plumbum alnico dalam kestabilan terma, dan plumbum ferit dalam kecekapan kos — setiap keluarga gred mempunyai domain yang tidak dapat dikalahkan.
| Harta benda | Neodymium (NdFeB) | Samarium Kobalt | Alnico | Ferrite |
| Julat BHmax (MGOe) | 33–53 | 14–32 | 1.4–10.5 | 1.0–4.0 |
| Suhu Operasi Maks | 80°C–230°C | 250°C–350°C | Sehingga 540°C | Sehingga 250°C |
| Coercivity | Tinggi–Sangat Tinggi | Sangat Tinggi–Melampau | Sangat Rendah | Sederhana |
| Rintangan Kakisan | Kurang (memerlukan salutan) | Cemerlang | bagus | Cemerlang |
| Kos Relatif | Sederhana–High | Sangat Tinggi | Sederhana | Sangat Rendah |
| kerapuhan | Tinggi (rapuh) | Tinggi (rapuh) | Rendah (keras) | Sederhana (brittle) |
Jadual: Perbandingan silang bahan gred magnet mengikut prestasi utama dan sifat fizikal.
Cara Memilih Gred Magnet yang Tepat untuk Permohonan Anda
Memilih gred magnet yang betul memerlukan menjawab empat soalan: Apakah kekuatan yang diperlukan? Apakah suhu yang akan dicapai oleh magnet? Adakah ia akan menghadapi medan magnet yang bertentangan? Dan apakah kekangan saiz dan bajet?
Langkah 1: Tentukan Daya Pegangan atau Pengangkat yang Diperlukan
Mulakan dengan keperluan daya dalam paun atau Newton. Magnet neodymium gred lebih tinggi boleh memberikan daya tarikan melebihi 600 paun daripada cakera berdiameter hanya 3 inci. Magnet blok gred N52 2"×1"×½", sebagai contoh, menghantar kira-kira 110 lbs (490 N) daya tarik terhadap permukaan keluli — data berguna apabila memilih gred untuk aplikasi lekapan, pengapit atau angkat.
Langkah 2: Taksir Suhu Operasi
Ini adalah faktor yang paling sering diabaikan gred magnet pemilihan. Magnet N42 standard mula kehilangan kemagnetan secara kekal melebihi 80°C. Jika aplikasi anda melibatkan haba motor, petak enjin atau ketuhar industri, anda mesti sama ada meningkatkan gred N42H, N42SH atau N42UH — atau beralih sepenuhnya kepada gred samarium kobalt atau alnico untuk persekitaran terma tertinggi.
Langkah 3: Nilaikan Risiko Penyahmagnetan
Aplikasi di mana magnet dikelilingi oleh medan bertentangan — seperti dalam motor, penjana, atau pelindung MRI — memerlukan gred dengan paksaan yang tinggi. Dalam senario ini, memilih gred dengan akhiran SH atau UH berbanding gred standard boleh bermakna perbezaan antara 10 tahun prestasi stabil dan penyahmagnetan lengkap dalam beberapa bulan.
Langkah 4: Pertimbangkan Kekangan Fizikal dan Persekitaran
Jika magnet akan terdedah kepada kelembapan, air masin, atau bahan kimia, rintangan kakisan menjadi keutamaan. Gred ferit dan SmCo menentang kakisan secara semula jadi. Gred neodymium memerlukan salutan pelindung; penyaduran triple-layer nikel-kuprum-nikel adalah standard, tetapi salutan epoksi atau parylene diperlukan untuk persekitaran marin atau kelembapan tinggi. Pertimbangkan juga kejutan mekanikal — gred alnico dan ferit kurang berkemungkinan cip atau berkecai berbanding gred neodymium rapuh atau SmCo di bawah hentaman.
Aplikasi Dunia Sebenar: Gred Magnet Mana Yang Digunakan Di Mana?
Industri yang berbeza secara konsisten mengutamakan gred magnet tertentu berdasarkan gabungan unik keperluan prestasi, keadaan persekitaran dan kepekaan kos mereka.
- Kenderaan Elektrik (EV Motors): Gred neodymium N38UH hingga N45SH adalah standard. Gred ini mengimbangi BHmaks tinggi dengan suhu operasi 150°C di dalam motor daya tarikan. Unit pemacu EV tunggal mungkin mengandungi 2–4 kg magnet neodymium berperingkat.
- Turbin Angin: Turbin pacuan terus yang besar menggunakan magnet neodymium gred N35SH atau N38SH dalam tatasusunan rotor berbilang segmen. Satu turbin pemacu terus 3 MW boleh menggunakan 600–700 kg bahan magnet neodymium.
- Peranti Perubatan (MRI): Sistem MRI medan tinggi menggunakan elektromagnet superkonduktor, tetapi pengimbas MRI magnet kekal menggunakan tatasusunan neodymium gred N50 atau N52 yang menghasilkan medan 0.2–0.7 Tesla.
- Elektronik Pengguna: Pembesar suara telefon pintar, fon kepala dan motor getaran kebanyakannya menggunakan magnet neodymium gred N35–N42 kerana saiznya yang padat dan ketumpatan daya yang tinggi.
- Aeroangkasa & Pertahanan: Gred SmCo26 dan SmCo30 mendominasi dalam giroskop, sistem radar dan kawalan sikap satelit, di mana perubahan suhu dari -180°C hingga 300°C adalah rutin.
- Pickup gitar: Gred Alnico 2 (nada hangat, mampat), Alnico 5 (nada terang, jelas) dan Alnico 8 (nada moden keluaran tinggi) ialah faktor penentu dalam bunyi pikap gitar elektrik — aplikasi yang difahami dengan baik tentang perbezaan gred alnico di kalangan pemuzik dan luthier.
- Pengedap Peti Sejuk & Motor DC: Gred ferit C5 dan C8 mendominasi kerana rintangan kakisan, kestabilan dimensi dan kos seunit yang sangat rendah — berpuluh juta daripadanya dihasilkan setiap hari di seluruh dunia.
Soalan Lazim Mengenai Gred Magnet
S: Adakah nombor gred magnet yang lebih tinggi sentiasa lebih baik?
Tak semestinya. Nombor yang lebih tinggi dalam gred neodymium (mis., N52 lwn. N35) bermakna produk tenaga magnet yang lebih besar dan daya tarikan yang lebih kuat — tetapi ia juga bermakna kerapuhan yang lebih besar, kestabilan suhu berkurangan sedikit dan kos yang lebih tinggi. Untuk aplikasi yang tidak memerlukan kekuatan medan maksimum, gred pertengahan seperti N42 selalunya memberikan keseimbangan prestasi, ketahanan dan harga yang terbaik. Sentiasa padankan gred dengan keperluan sebenar aplikasi dan bukannya lalai kepada gred tertinggi yang tersedia.
S: Bolehkah magnet kehilangan grednya dari semasa ke semasa?
ya. Semua magnet kekal mengalami beberapa tahap penyahmagnetan dari semasa ke semasa, tetapi kadarnya bergantung pada gred dan keadaan. Magnet neodymium gred tinggi yang disimpan pada suhu bilik jauh dari medan lawan dan haba akan kehilangan kurang daripada 1% daripada kemagnetannya selama 100 tahun. Walau bagaimanapun, mendedahkan sebarang magnet kepada suhu melebihi kadar maksimumnya — walaupun secara ringkas — boleh menyebabkan penyahmagnetan separa yang tidak dapat dipulihkan serta-merta yang tidak boleh dibaiki sepenuhnya oleh proses pemagnetan semula.
S: Apakah perbezaan antara gred magnet N42 dan N42H?
Kedua-dua gred mempunyai nilai BHmax yang sama (~40–43 MGOe) dan ketumpatan fluks sisa (Br ~1.29–1.35 T). Perbezaan utama ialah suhu operasi maksimum: N42 dinilai kepada 80°C, manakala N42H dinilai kepada 120°C. Akhiran "H" menunjukkan coercivity intrinsik yang lebih tinggi yang dicapai melalui komposisi atau pemprosesan aloi yang diubah suai — pada premium kos kira-kira 10–20% berbanding standard N42.
S: Adakah gred magnet diseragamkan secara global?
Terdapat penjajaran antarabangsa yang luas pada penetapan gred magnet nadir bumi, tetapi bukan penyeragaman lengkap. Piawaian IEC 60404-8-1 dan piawaian GB/T Cina untuk NdFeB diikuti secara meluas, tetapi sesetengah pengeluar menggunakan sebutan gred proprietari yang tidak memetakan secara langsung. Sentiasa minta lengkung penyahmagnetan penuh (lengkung B-H) daripada pembekal untuk aplikasi kejuruteraan kritikal dan bukannya bergantung pada nombor gred sahaja untuk mengesahkan prestasi yang tepat.
S: Apakah gred magnet yang perlu saya gunakan untuk aplikasi luar atau marin?
Untuk persekitaran luar atau marin, pilihan terbaik ialah ferit (C5–C8) untuk keperluan kekuatan sederhana atau samarium kobalt (SmCo26–SmCo30) untuk keperluan kekuatan tinggi. Kedua-duanya sememangnya tahan kakisan tanpa salutan tambahan. Jika gred neodymium diperlukan untuk kekuatan, nyatakan salutan epoksi atau parylena-C dan bukannya penyaduran nikel standard, yang boleh menyahlamina dalam persekitaran air masin dari semasa ke semasa. Periksa dan gantikan magnet neodymium secara kerap dalam perkhidmatan marin sebagai langkah pencegahan.
S: Bolehkah saya menaik taraf gred magnet yang sudah saya miliki dengan memanetkannya semula?
Pemmagnetan semula boleh memulihkan magnet yang separa dinyahmagnetkan kepada spesifikasi gred asalnya, tetapi ia tidak boleh menaik taraf magnet melebihi siling BHmax sedia ada bahannya. Gred magnet ditentukan oleh komposisi aloi dan struktur mikro yang ditubuhkan semasa pembuatan - bukan oleh kekuatan medan magnet yang digunakan. Untuk mencapai gred yang lebih tinggi, anda mesti menggantikan magnet dengan yang diperbuat daripada bahan gred yang lebih tinggi.
S: Bagaimanakah gred magnet mempengaruhi harga?
Dalam keluarga neodymium, setiap gred menaik (cth., N35 → N42 → N48 → N52) biasanya menambah 5–15% kepada harga seunit untuk geometri yang sama. Akhiran berkadar suhu menambah kos lagi: N42UH boleh menelan kos 25–40% lebih tinggi daripada N42 standard dengan dimensi yang sama. Gred kobalt samarium adalah 3–5× lebih mahal daripada gred neodymium yang setara mengikut berat, terutamanya disebabkan oleh kos kobalt dan proses pensinteran yang lebih kompleks.
Kesimpulan: Memadankan Gred Magnet yang Tepat dengan Keperluan Anda
Memahami gred magnet bukan sekadar latihan teknikal — ia adalah asas reka bentuk yang boleh dipercayai, selamat dan kos efektif dalam sebarang aplikasi yang bergantung pada magnet kekal.
Pengambilan utama: tiada satu pun gred magnet adalah unggul secara universal. N52 neodymium menyampaikan tenaga magnet mentah yang tiada tandingan tetapi gagal melebihi 80°C dan menghakis dengan cepat tanpa perlindungan. SmCo30 bertahan dalam persekitaran 350°C dengan paksaan yang luar biasa tetapi kos lima kali lebih tinggi. Alnico 5 cemerlang dalam kestabilan suhu tinggi dengan sifat tonal yang unik untuk aplikasi audio tetapi mudah dinyahmagnetkan di bawah medan yang bertentangan. Ferrite C8 ialah pilihan yang menjimatkan, tahan cuaca untuk aplikasi volum besar, kekuatan sederhana.
Apabila memilih gred, sentiasa mulakan dengan persekitaran operasi — suhu, pendedahan kimia dan kekuatan medan lawan — sebelum mengoptimumkan untuk daya magnet. Magnet yang digredkan dengan betul berfungsi dengan pasti selama beberapa dekad; yang kurang dinyatakan boleh gagal dalam beberapa minggu. Rujuk keluk penyahmagnetan B-H penuh untuk sebarang gred magnet yang digunakan dalam kejuruteraan kritikal, dan sentiasa sahkan gred dengan data ujian yang diperakui daripada pembekal anda dan bukannya bergantung pada spesifikasi nominal sahaja.
