Bagaimana untuk Melindungi Magnet NdFeB Tersinter untuk Motor Segerak daripada Kakisan?

Mengapa Magnet NdFeB Tersinter dalam Motor Segerak Mudah Terhakis?

Sebelum meneroka kaedah perlindungan, adalah penting untuk memahami punca kakisan dalam magnet NdFeB (neodymium-iron-boron) tersinter— magnet kekal terkuat yang ada, tetapi secara semula jadi terdedah kepada degradasi. Kerentanan ini diperkuatkan dalam motor segerak (digunakan dalam EV, pemacu industri dan sistem tenaga boleh diperbaharui), yang sering beroperasi dalam persekitaran yang keras:

Kelemahan Komposisi Bahan:

Magnet NdFeB tersinter mengandungi 25–35% neodymium (Nd) dan 60–70% besi (Fe)—kedua-duanya logam yang sangat reaktif. Nd teroksida dengan cepat dalam udara untuk membentuk oksida yang longgar dan berliang (Nd₂O₃), manakala Fe berkarat (Fe₂O₃/Fe₃O₄) dengan kehadiran lembapan. Struktur tersinter magnet (dibentuk dengan menekan dan memanaskan serbuk) juga menghasilkan liang kecil (0.1–1 μm) di seluruh permukaannya—liang ini memerangkap kelembapan, oksigen dan bahan cemar (cth., minyak motor, habuk), mempercepatkan kakisan setempat (pitting).

Persekitaran Operasi Motor Segerak:

Motor segerak mendedahkan magnet kepada pencetus kakisan yang memburukkan degradasi:

Kelembapan: Motor dalam EV (bawah badan), pam industri (berhampiran air), atau turbin angin (luar) menyerap kelembapan atau wap air, yang bertindak balas dengan Nd dan Fe.

Turun Naik Suhu: Motor menjadi panas semasa operasi (80–150°C) dan menyejukkan apabila dimatikan— "kitaran terma" ini menyebabkan pemeluwapan di dalam motor, memendapkan air cecair pada permukaan magnet.

Bahan Pencemar Kimia: Pelincir motor (dengan bahan tambahan sulfur atau klorin), bahan penyejuk (berasaskan glikol), atau asap industri (di kilang) bertindak sebagai elektrolit, mempercepatkan kakisan elektrokimia (punca utama kegagalan magnet).

Tekanan Mekanikal: Getaran pemutar dalam motor segerak berkelajuan tinggi (cth., motor daya tarikan EV) boleh retak salutan pelindung, mendedahkan bahan magnet terdedah kepada unsur menghakis.

Jika tidak dilindungi, kakisan mengurangkan ketumpatan fluks magnet magnet (sebanyak 5–20% dalam tempoh 1–2 tahun) dan melemahkan kekuatan mekanikalnya—akhirnya membawa kepada ketidakseimbangan rotor, penurunan kecekapan motor atau perpecahan magnet sepenuhnya.

Klik untuk melawat produk kami: magnet NdFeB tersinter dalam motor segerak

Apakah Teknologi Salutan Permukaan Yang Paling Berkesan untuk Perlindungan Kakisan?

Salutan permukaan adalah barisan pertahanan pertama untuk magnet NdFeB tersinter dalam motor segerak —ia bertindak sebagai penghalang antara magnet dan unsur menghakis. Pilihan salutan bergantung pada suhu operasi motor, pendedahan lembapan dan kekangan kos. Berikut adalah pilihan yang paling berkesan:

Salutan Nikel-Fosforus (Ni-P) Tanpa Elektro (Paling Biasa untuk Motor)

Cara Ia Berfungsi: Proses pemendapan kimia yang membentuk lapisan nikel-fosforus yang seragam dan padat (tebal 5–20 μm) pada permukaan magnet. Salutan adalah amorfus (bukan kristal) apabila dimendapkan, dan rawatan haba (200–400°C) menukarkannya kepada struktur yang keras dan tahan haus (HV 800–1000).

Rintangan Kakisan: Salutan Ni-P menahan 500–1000 jam ujian semburan garam neutral (NSS) (setiap ASTM B117) tanpa karat merah—jauh melebihi minimum 240 jam untuk aplikasi motor. Salutan mengelak liang permukaan dan menghalang penembusan elektrolit.

Kelebihan Motor Segerak:

Bertolak ansur dengan suhu tinggi (sehingga 200°C)—serasi dengan kebanyakan julat kendalian motor segerak (80–150°C).

Lekatan yang sangat baik pada NdFeB tersinter (walaupun pada bentuk magnet yang tidak sekata, seperti segmen arka untuk pemutar).

Tahan minyak motor dan penyejuk—tiada tindak balas kimia dengan pelincir biasa.

Had: Terdedah kepada keretakan di bawah kitaran haba yang melampau (cth., motor EV yang memanaskan dari 25°C hingga 150°C dengan cepat). Untuk kes sedemikian, "lapisan atas Ni-P" (cth., epoksi) digunakan untuk meningkatkan fleksibiliti.

Salutan Resin Epoksi (Kos-Efektif untuk Persekitaran Lembapan Rendah)

Cara Ia Berfungsi: Epoksi cecair (polimer termoset) disembur atau dicelup pada magnet, kemudian diawetkan pada suhu 80–120°C untuk membentuk filem nipis (10–30 μm). Bahan tambahan seperti zarah seramik atau perencat kakisan (cth., zink fosfat) boleh dicampur untuk meningkatkan prestasi.

Rintangan Kakisan: Salutan epoksi standard menahan 200–400 jam ujian NSS; Epoksi "berprestasi tinggi" (dengan perencat kakisan) mencapai 600 jam. Salutan tidak telap kepada kelembapan dan minyak.

Kelebihan Motor Segerak:

Kos rendah (1/3 harga Ni-P)—sesuai untuk motor industri yang sensitif bajet (cth., pam kecil).

Fleksibel—tahan retak akibat getaran atau kitaran haba (penting untuk motor daya tarikan EV).

Sifat penebat—menghalang pintasan elektrik antara magnet dan komponen rotor.

Had: Rintangan suhu rendah (maks 120°C)—tidak sesuai untuk motor segerak berkuasa tinggi (cth., penjana turbin angin yang mencapai 150°C).

Salutan Pemendapan Wap Fizikal (PVD) (Suhu Tinggi, Berprestasi Tinggi)

Cara Ia Berfungsi: Proses berasaskan vakum yang menyejat logam (cth., aluminium, kromium) atau seramik (cth., Al₂O₃, TiN) dan mendepositkannya sebagai filem nipis (1–5 μm) pada permukaan magnet. Salutan PVD adalah padat, seragam, dan ikatan kuat pada magnet.

Rintangan Kakisan: Salutan PVD Al₂O₃ menahan 1000 jam ujian NSS dan menahan pengoksidaan sehingga 500°C. Mereka tidak tahan terhadap asid, alkali, dan penyejuk motor.

Kelebihan Motor Segerak:

Toleransi suhu yang melampau—sesuai untuk motor segerak berkuasa tinggi (cth., motor pendorong pesawat, pemacu industri) yang beroperasi pada 150–250°C.

Salutan nipis (tiada kesan pada dimensi magnet)—penting untuk pemasangan pemutar ketepatan di mana saiz magnet menjejaskan keseimbangan.

Had: Kos tinggi (5x lebih daripada Ni-P) dan terhad kepada pengeluaran kumpulan kecil—kebanyakannya digunakan dalam aeroangkasa atau motor EV premium.

Salutan Aloi Zink-Nikel (Zn-Ni) (Tahan Air Masin)

Cara Ia Berfungsi: Proses penyaduran elektrik yang membentuk aloi zink-nikel setebal 5–15 μm (10–15% nikel) pada permukaan magnet. Aloi membentuk lapisan oksida pasif (ZnO·NiO) yang menyembuhkan sendiri calar kecil.

Rintangan Kakisan: Menahan 1000 jam ujian NSS—sangat baik untuk motor yang terdedah kepada air masin (cth., motor segerak marin, turbin angin pantai).

Kelebihan Motor Segerak:

Rintangan air masin yang unggul—mengungguli Ni-P dalam persekitaran pantai atau marin.

Kemuluran yang baik—tahan retak akibat getaran rotor.

Had: Rintangan suhu yang lebih rendah (maks 150°C) dan kos yang lebih tinggi daripada Ni-P untuk aplikasi bukan marin.

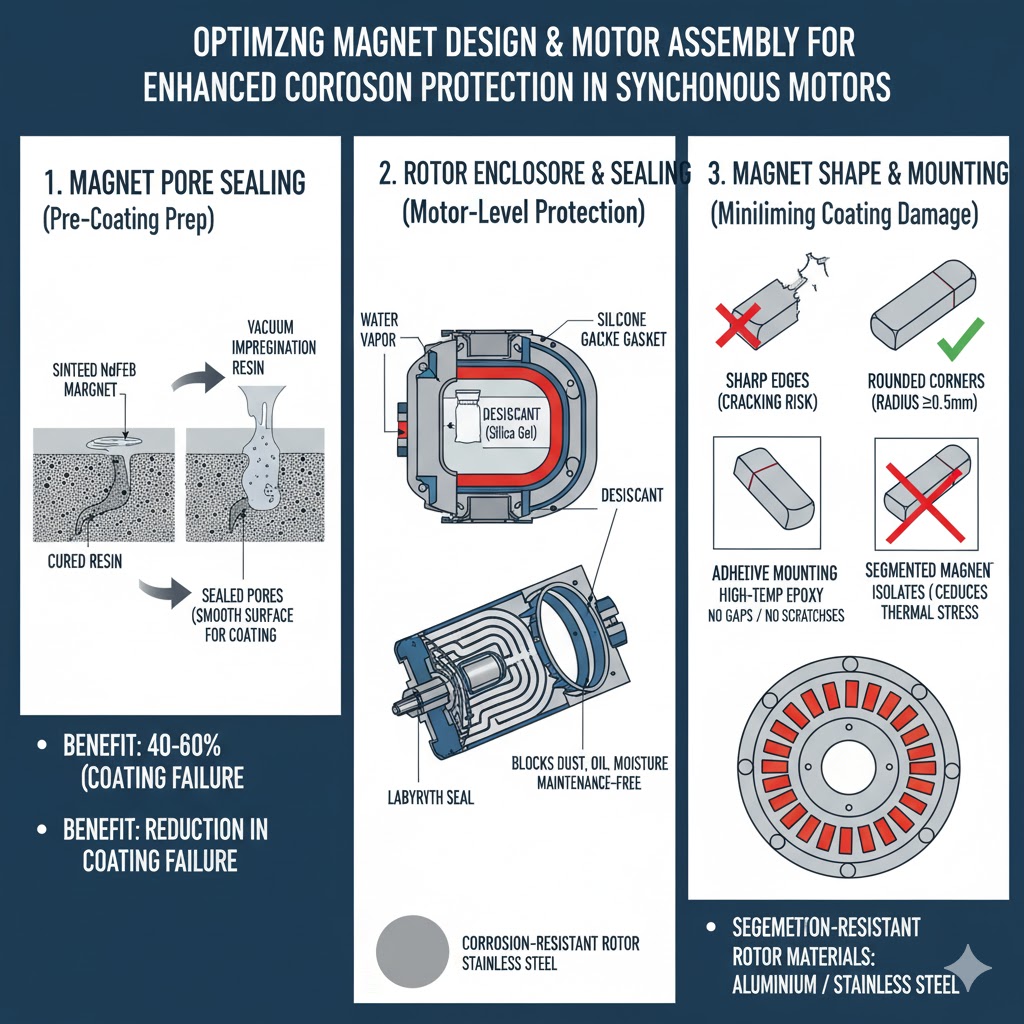

Bagaimana untuk Mengoptimumkan Reka Bentuk Magnet dan Pemasangan Motor untuk Perlindungan Kakisan?

Salutan permukaan sahaja tidak mencukupi—pilihan reka bentuk untuk pemasangan magnet dan motor memainkan peranan penting dalam meminimumkan risiko kakisan. Pengoptimuman ini melengkapkan salutan dan memanjangkan jangka hayat magnet:

Pengedap Liang Magnet (Penyediaan Pra-Salutan)

Liang permukaan NdFeB tersinter memerangkap kelembapan dan bahan cemar, menjejaskan keberkesanan salutan. Pengedap liang pra-salutan adalah penting:

Proses: Selepas pensinteran, magnet dicelup dalam resin kelikatan rendah (cth., akrilik atau silikon) yang menembusi liang (melalui impregnasi vakum), kemudian diawetkan untuk mengelaknya. Ini menghasilkan permukaan licin, bebas liang untuk lekatan salutan.

Faedah: Liang yang tertutup mengurangkan kegagalan salutan sebanyak 40–60%—salutan tidak lagi "menjembatani" pori-pori (yang boleh retak dan membiarkan lembapan masuk). Untuk magnet motor segerak, langkah ini adalah wajib untuk lapisan Ni-P atau PVD.

Penutup Rotor dan Pengedap (Perlindungan Tahap Motor)

Pemutar motor (tempat magnet dipasang) hendaklah disertakan untuk mengelakkan kelembapan dan bahan cemar daripada mencapai magnet:

Pengedap Hermetik: Untuk motor dalam persekitaran basah (cth., EV, aplikasi marin), gunakan perumah rotor yang tertutup rapat dengan gasket getah (cth., nitril atau silikon) untuk menyekat wap air. Tambah bahan pengering (cth., gel silika) di dalam perumah untuk menyerap sisa lembapan.

Pengedap Labyrinth: Untuk motor segerak berkelajuan tinggi (cth., turbin angin), gunakan pengedap labirin (sirip logam yang saling mengunci) pada aci pemutar—ini mewujudkan laluan berliku-liku yang menghalang habuk, minyak dan lembapan daripada memasuki kawasan magnet. Pengedap labirin adalah bebas penyelenggaraan dan serasi dengan suhu tinggi.

Bahan Rotor Tahan Kakisan: Gunakan aluminium atau keluli tahan karat (304/316) untuk teras rotor—bahan ini tidak berkarat dan menghalang kakisan galvanik (apabila logam yang berbeza, seperti besi dan tembaga, bertindak balas dengan kehadiran elektrolit).

Bentuk dan Pemasangan Magnet (Meminimumkan Kerosakan Salutan)

Cara magnet dibentuk dan dipasang dalam rotor mempengaruhi integriti salutan:

Tepi dan Sudut Licin: Elakkan tepi tajam (yang terdedah kepada keretakan salutan) dengan mereka bentuk magnet dengan bucu bulat (jejari ≥0.5 mm). Tepi tajam boleh cip semasa pemasangan, mendedahkan bahan magnet kosong.

Pemasangan Pelekat (Daripada Pengapit Mekanikal): Gunakan pelekat epoksi suhu tinggi (cth., resin epoksi dengan pengisi seramik) untuk mengikat magnet pada pemutar—pengapit mekanikal (cth., kurungan logam) boleh mencalar salutan atau mencipta celah tempat kelembapan terkumpul. Pelekat juga mengisi jurang kecil antara magnet dan pemutar, mengurangkan perangkap lembapan.

Reka Bentuk Magnet Bersegmen: Untuk pemutar besar, gunakan magnet kecil bersegmen (bukannya satu magnet besar)—jika salutan satu segmen rosak, kakisan terhad kepada segmen tersebut (menghalang kegagalan pemutar penuh). Segmen juga mengurangkan tekanan haba (kurang pengembangan/penguncupan), mengurangkan risiko keretakan salutan.

Apakah Amalan Penyelenggaraan dan Operasi yang Mencegah Kakisan?

Walaupun dengan salutan dan pengoptimuman reka bentuk, penyelenggaraan tetap dan operasi yang betul adalah kunci untuk memanjangkan hayat magnet dalam motor segerak. Amalan ini menangani kehausan, kerosakan salutan dan pendedahan alam sekitar:

Pemeriksaan Rutin dan Pembaikan Salutan

Pemeriksaan Visual: Setiap 6–12 bulan (atau selepas terdedah kepada keadaan melampau, seperti hujan lebat), periksa bahagian dalam motor (melalui port pemeriksaan) untuk tanda-tanda kakisan: karat merah/coklat pada magnet, salutan menggelegak atau mengelupas, atau mendapan oksida putih.

Ujian Tanpa Musnah (NDT): Untuk motor kritikal (cth., turbin angin), gunakan ujian ultrasonik untuk mengesan kakisan tersembunyi di bawah salutan (cth., lubang di dalam liang) atau ujian arus pusar untuk memeriksa ketebalan salutan.

Pembaikan Bintik: Jika kerosakan salutan kecil ditemui (cth., calar), bersihkan kawasan itu dengan alkohol, sapukan sedikit resin epoksi (untuk motor suhu rendah) atau cat sentuh Ni-P (untuk motor suhu tinggi), dan sembuhkannya mengikut garis panduan pengeluar. Ini menghalang kakisan setempat daripada merebak.

Kawalan Kelembapan dan Suhu

Penyahlembapan: Untuk motor yang disimpan atau dikendalikan dalam persekitaran kelembapan tinggi (RH >60%), pasangkan penyahlembapan di dalam bilik motor atau gunakan pemutar pemanas (pemanas kecil di dalam rotor) untuk memastikan bahagian dalam tetap kering (RH <40%).

Elakkan Renjatan Terma: Minimumkan perubahan suhu yang pantas (cth., menghidupkan motor sejuk pada beban penuh)—kejutan terma menyebabkan salutan retak. Sebaliknya, tingkatkan kelajuan motor secara beransur-ansur (melebihi 5–10 minit) untuk membolehkan magnet dan salutan panas secara sekata.

Penyelenggaraan Bahan Penyejuk: Untuk motor segerak yang disejukkan cecair, periksa tahap dan kualiti penyejuk setiap 3–6 bulan. Gantikan bahan penyejuk yang tercemar dengan air (gunakan refraktometer untuk mengukur kepekatan glikol) atau mempunyai pH di luar julat 7–9 (penyejuk berasid/alkali menghakis salutan).

Pengurusan Pencemar

Kawalan Minyak dan Habuk: Pastikan kawasan motor bersih—lapkan tumpahan minyak dengan segera (minyak motor mengandungi sulfur yang merendahkan salutan Ni-P) dan gunakan penapis udara untuk mengelakkan pengumpulan habuk (perangkap habuk kelembapan, mempercepatkan kakisan).

Elakkan Pendedahan Bahan Kimia: Untuk motor industri, pastikan motor tidak terdedah kepada asid, alkali atau pelarut (cth., bahan kimia pembersih). Jika pendedahan berlaku, bilas bahagian luar motor dengan air (jika selamat) dan keringkannya dengan teliti.

Pengendalian Akhir Hayat

Apabila motor dihentikan, keluarkan dan periksa magnet—jika salutan masih utuh dan kakisan adalah minimum, magnet boleh digunakan semula dalam motor berkuasa rendah (cth., pam kecil). Ini mengurangkan pembaziran dan mengurangkan kos penggantian. Untuk magnet terhakis, buangkannya dengan betul (mengikut peraturan tempatan) untuk mengelakkan pencemaran alam sekitar (Nd ialah logam nadir bumi yang boleh meresap ke dalam tanah/air).

Apakah Amalan Terbaik untuk Aplikasi Motor Segerak Tertentu?

Keperluan perlindungan kakisan berbeza-beza mengikut aplikasi—di bawah adalah cadangan yang disesuaikan untuk kegunaan motor segerak yang paling biasa:

Motor Traksi EV (Getaran Tinggi, Berbasikal Terma)

Salutan: Lapisan atas epoksi Ni-P (Ni-P untuk rintangan kakisan, epoksi untuk fleksibiliti untuk menahan getaran/kitaran haba).

Reka bentuk: Rotor tertutup rapat dengan gasket silikon, magnet bersegmen yang diikat dengan epoksi suhu tinggi, dan bahan pengering dalam perumahan rotor.

Penyelenggaraan: Periksa kualiti penyejuk setiap 6 bulan, elakkan memandu melalui air dalam (untuk mengelakkan kebocoran perumahan), dan membaiki kerosakan salutan selepas perlanggaran.

Penjana Turbin Angin (Di Luar, Pendedahan Air Masin)

Salutan: Aloi Zn-Ni (untuk turbin pantai) atau PVD Al₂O₃ (untuk turbin pedalaman bersuhu tinggi).

Reka bentuk: Pengedap labirin pada aci pemutar, teras pemutar keluli tahan karat, dan perisai hujan di atas motor untuk mengelakkan pendedahan air secara langsung.

Penyelenggaraan: Pemeriksaan NDT tahunan, bersihkan bahagian luar motor dengan air tawar setiap 3 bulan (untuk menghilangkan mendapan garam), dan menggantikan bahan pengering setiap 2 tahun.

Motor Pam Industri (Basah, Pendedahan Bahan Kimia)

Salutan: Resin epoksi dengan perencat kakisan (kos efektif) atau Ni-P (untuk rintangan kimia).

Reka bentuk: Pengedap rotor hermetik, magnet yang dipasang pada pelekat, dan perumahan rotor tahan kakisan (aluminium).

Penyelenggaraan: Periksa kebocoran bahan pendingin setiap bulan, ganti gasket yang haus setiap 12 bulan, dan elakkan menggunakan bahan kimia pembersih yang keras berhampiran motor.

Ringkasnya, melindungi magnet NdFeB tersinter dalam motor segerak memerlukan pendekatan berbilang lapisan: salutan permukaan yang berkesan (dipadanan dengan aplikasi), pengoptimuman reka bentuk (pengedap liang, pengedap rotor) dan penyelenggaraan tetap (pemeriksaan, kawalan kelembapan). Dengan menggabungkan strategi ini, pengilang dan pengendali boleh memanjangkan hayat magnet daripada 5–8 tahun kepada 15–20 tahun, mengurangkan masa henti motor dan kos penggantian—penting untuk kebolehpercayaan EV, sistem tenaga boleh diperbaharui dan peralatan industri.
